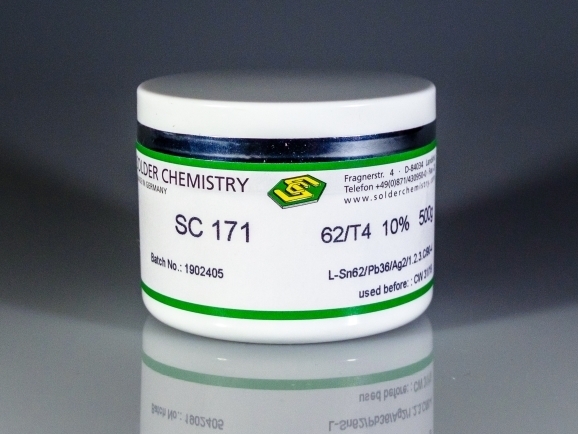

Паяльная паста SC 171

Паяльная паста SC 171 является гомогенной смесью паяльного порошка для всех необходимых сплавов и требуемых размеров гранул, является органическим флюсом без содержания галогенов, на основе канифоли, соотносится с RO L0, являясь таким образом безотмывной паяльной пастой новейшего поколения. Кроме того, паста обладает великолепной сопротивляемостью оседанию, не образует комочки припоя, очень долго остается на трафарете и не растекается, стабильна при высоких температурах. У этой пасты есть целый ряд преимуществ:

• слегка желтоватого цвета, минимальные остатки (4,5 %), что упрощает проверку цепи
• паста, действительно не требующая отмывки
• содержит замедлитель коррозии
• долгое время сохраняется выдающееся качество печати
• остатки, при необходимости, можно убрать любым из существующих способов
• обеспечивает превосходный результат при печати в любых печах, при любой конвекции
• лучший выбор для высокоточной печати с малым и сверхмалым шагом

Характеристики

Паяльная паста SC 171 является пастой RMA, которая полностью выполняет требования MIL-QQ-S571e. Тесты на коррозию, на образование шариков припоя, смачивание, проседание (SN 59650) – пройдены. Лабораторные тесты подтверждают некоррозийность остатков, соответствующих регламенту RО L0 (безотмывные), которые можно оставлять на плате даже под защитным покрытием.

• Сплав паяльного порошка: 62Sn/36Pb/2Ag и 63Sn/37Pb
• Тип флюса: ROL0
• Характеристика удаления остатков флюса: безотмывная
• Пик оплавления: 215-230°С
• Срок жизни на трафарете: 12 часов
• Срок жизни после открытия упаковки: 14 дней и более
• Рекомендованная отмывочная жидкость (при необходимости): Decotron CP381
• Тип оплавления: Конвекционный

Определение размера гранул:

SC 171	DIN 32 513	Диаметр	Размер ячейки
Точный (T3)	Класс 3	20-45мк	325-500
Сверхточный (T4)	Класс 4	15-30мк	400-700

ВЯЗКОСТЬ (Па) +/-10% измерена вискозиметром Брукфилд РВТ-ДВ-II при 90% содержании металла

Размер гранулы	Вязкость
Точный (T3)	1000

S.I.R. и электропроводимость в соответствии с DIN 32513

Профиль оплавления Хранение:

Не вскрытые контейнеры при комнатной температуре (20°C/68°F): 6 месяцев

Вскрытые или нанесенные на печатный ракель: максимальное рабочее время, конечно, зависит от условий окружающей среды. Хранить в холодильнике необязательно, но рекомендуется хранить при температуре <22°C.

Информация по применению:

• После использования пасты тщательно закрывайте контейнер.
• Не смешивайте свежую и уже использованную пасту: только чтобы освежить пасту непосредственно во время работы с ней.
• Не смешивайте разные пасты.
• Рекомендуемая скорость нанесения:15-100 мм/с.
• Для трафаретной печати рекомендуется использовать пасту с 90%ым содержанием металла.
• Примечание: принтер всегда работает быстрее, чем самый быстрый монтажник. Следует настроить загрузку принтера таким образом, чтобы быть уверенными, что паста успевает собраться в шарики и не соскальзывает.
